zyg8000智能信号变送器-最新凯时注册
更新时间：2022年07月09日作者：绍兴中仪关注量：
点击查阅可替代新产品：/xuanxing/geliqi/
功能与特点
1、用户可通过pc8800设定信号范围和信号类型
2、智能信号变送器可高密度安装
3、可带rs485接口（标准modbus-rtu协议)
4、集成智能温度变送器、隔离器、配电器一体
5、"输入-输出1-输出2-电源"四者隔离
6、软件非线性修正，输入输出高线性度转换
7、软件自稳零，消除温漂和时漂引起的误差。
技术指标
| 精度 | ±0.2% /25℃时 |
|---|---|
| 冷补误差 | ±2℃ k e |
| 温度系数 | ±0.015%/℃ |
| 响应时间 | ≤0.5s(0→90%) |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间：100mω以上/dc500v |
| 隔离强度 | 输入-输出-电源-接地之间：dc1000v· 1分钟；ac1000v· 1分钟 |
| 负载电阻变化的影响 | ±0.1%/250ω |
| 上电稳定时间 | ≤3s |
| 供电电源范围 | 1~4w 85~265v.ac 或 22~28v.dc |
| 使用温度范围 | 0~50℃ |
| 使用湿度范围 | 0~90%rh(无冷凝) |
| 安装方式 | din35mm 导轨安装 |
| 外形尺寸 | 23*85*103mm(宽*高*深) |
| 产品重量 | 智能信号变送器重量约为200g |

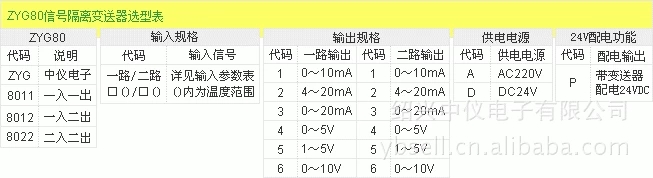

选型表
选型举例：zyg8022-08(0～200)/08(0～200)-2/2-a 说明：用户选用了zyg80系列两进两出智能信号变送器，输入为两路pt100(0～200℃)，输出为两路两线制dc4～20ma，ac85～265v供电。
输入类型及量程表
| 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 |
|---|---|---|---|---|---|
| 00 | s型热电偶0～1600℃ | 08 | pt100热电阻-199～600℃ | 16 | dc 毫伏信号0～100mv |
| 01 | r型热电偶0～1600℃ | 09 | cu50热电阻-50～150℃ | 17 | 电阻信号0～400ω |
| 02 | b型热电偶200～1800℃ | 10 | dc 0～5v 标准信号 | 18 | |
| 03 | k型热电偶0～1300℃ | 11 | dc 1～5v 标准信号 | 19 | dc 0～5v 信号开方 |
| 04 | n型热电偶0～1300℃ | 12 | dc 0～10v 标准信号 | 20 | dc 1～5v 信号开方 |
| 05 | e型热电偶-200～ 850℃ | 13 | dc 0～10ma 标准信号 | 21 | dc 0～10ma 信号开方 |
| 06 | j型热电偶0～650℃ | 14 | dc 0～20ma 标准信号 | 22 | dc 4～10ma 信号开方 |
| 07 | t型热电偶-200～400℃ | 15 | dc 4～20ma 标准信号 | 23 | 全输入(不含12 *) |
电阻输入激励：约250ua，电流输入电阻：内置输入电阻器250ω，电压输入电阻器：≥400kω。
输出参数
| 输出电流时 | 输出电压时 | 现场供电时 | |||
| 输出范围： | 4～20ma | 输出范围： | 1～5v | 配电电压： | dc22～26v |
| 负载电阻： | ≤250ω | 负载电阻： | ≥250kω | 配电电流： | 短路保护，单路30ma,双路60ma |
| 输出范围： | 0～10ma | 输出范围： | 0～10v | ||
| 负载电阻： | ≤500ω | 负载电阻： | ≥500kω | ||
产品规格
1、端子螺丝材质：铁表面镀镍(螺丝容许扭矩小于0.8n· m)
2、机壳材质：耐燃性树脂
3、隔离：通道绝缘(输入-输出-电源间)
4、变送器的结构：小型卡装结构
5、智能信号变送器连接方式：5mm接线端子
6、电源显示灯：绿色led，电源供电时点亮
7、报警指示灯：红色led，输入回路异常时闪烁

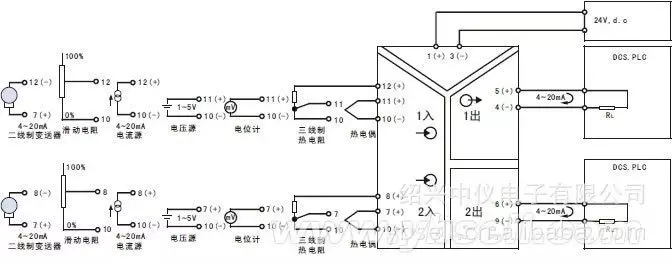

产品接线图
