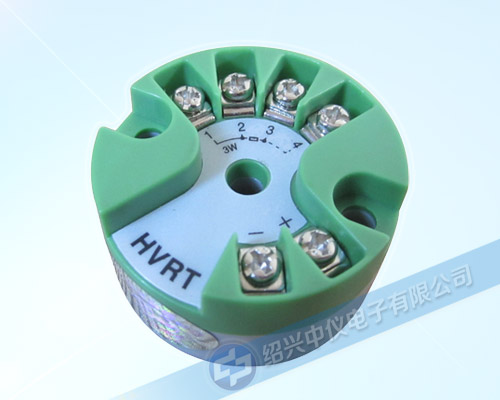

sbw系列温度变送器是ddz系列仪表中的现场安装式温度变送单元，与热电阻、热电偶配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将温度传感器信号转换成与温度信号成线性比例的4-20ma、0-10ma的输出标准信号，该温度变送器可直接安装在温度传感器的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

技术规格

◆ 输入信号：各种热电阻或热电偶信号。智能型的输入信号可通过hart手持器或pc机任意设置；

◆ 输出信号：在量程范围内输出4~20ma直流信号，与传感器的输入信号成线性。智能型输出4~20ma直流信号同时叠加符合hart标准协议通信；隔离式：输入与输出相隔离，隔离电压500v，增加了抗共模干扰能力，更适合与计算机连网使用；

◆ 基本误差：0.2%fs；

◆ 接线方式：二线制（常规）、三线制、四线制；

◆ 显示方式：四位lcd显示现场温度，智能型四位lcd可通过pc机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

◆ 工作电压：12v-28v，额定工作电压为24v；

◆ 允许负载电阻：500ω（24vdc供电）；极限负载电阻r（max）=50(vmin-12),例如在额定工作电压24v时，负载电阻可在0-600ω范围内选择使用。

◆ 工作环境：a:环境温度-25～ 70℃

　　　　　　b:相对湿度：5%～95%

　　　　　　c:机械振动：f≤50hz, 振幅≤0.15mm

　　　　　　d:无腐蚀气体或类似的环境；

◆ 环境影响系数：δ≤0.05%/℃。

◆ 外形尺寸(mm)：￠44*24，孔距：33mm，螺孔￠5
