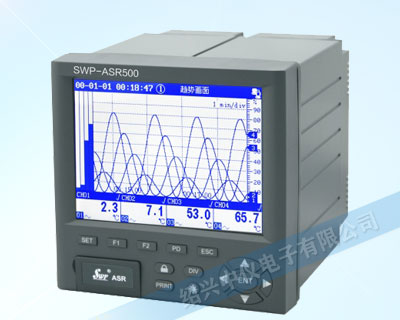

swp-asr500无纸记录仪

swp-asr500系列无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、led背光的真彩色tft液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

技术规格

规格				说明
输入	模拟量		热电偶	b、s、k、e、t、j、w
			rtd	pt100、cu50
			电压	dc0-5v，dc1-5v，dc0-100mv，dc0-20mv
			电流	dc0-10ma，dc4-20ma
	脉冲量			矩形/正弦/三角幅度≥ 4v频率0-15khz
输出	模拟量		电流	0-10ma (负载≤750 ω)4-20ma (负载≤500 ω)
			电压	0-5v (负载≥250 kω) 1-5v (负载≥250 kω)
	开关量		ssr	5v/0.05a
			scr	40v/0.5a
			继电器	ac220v/3a或dc24v/5a(阻性负载)
	馈电			dc24v / 60ma
通讯	波特率			1200-115200pbs
	接口			rs232，rs485，带高速光电隔离
	协议			modbus-rtu，sr-bus(swp仪表通讯协议)
精度				0.5%fs±1字或0.2%fs±1字
小信号切除				0-25.5%fs
测量范围				-1999~99999字
采样周期				0.25秒
记录间隔				1秒-4分钟之间以秒为单位共240档可供选择
参数设定				多语言菜单提示，通过按键或上位机通讯口设定
控制方式				可选择带回差的on/off继电器触点输出(ac220v/3a)
打印功能				可外接带串口输出的40字符/行或16字符/行的面板式、台式微型打印机，打印历史数据或曲线。
显示方式				5.6寸led背光大屏幕蓝白液晶(320×234点阵)图形显示
报警功能				每个通道最多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式，可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出，还可设置外接报警音响触点功能，仪表保存最新的2000条报警信息。
保护方式				设定参数、记录数据断电保存10年以上，内置电源检测电路，掉电时数据预先保存
语言				中文(简、繁体)、英文，内置gb2312二级汉字库，包含6500个16*16和12*12点阵简、繁体汉字
使用环境		环境温度		-15℃-60℃
		相对湿度		≤ 85%rh、避免强腐蚀性气体
		电源电压		90vac-260vac (50-60hz)
安装		仪表尺寸		144×144×190 mm
		开孔尺寸		138 1×138 1mm
		安装方式		卡条式固定架
功耗				≤ 20w
重量				约2.1kg

选型表

型号	规格代码			附加规格代码	说明
swp-asr500	□□	-□	-□	/□□□	asr500系列无纸记录仪
采集通道数	01~12				可选01~12通道 *1
存储器容量 （mb）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/c2	rs-232接口 *2
				/c3	rs-485接口 *2
				/p（1-3）	dc 24v馈电
				/ao（1-4）	模拟量输出路数
				/f（1-4）	频率输入路数
				/j（1-12）	（常开触点）继电器数
				/jb（1-8）	（常开、常闭触点）继电器数
				/u	带通用usb接口
				/l	带流量积算功能
				/t	带天然气运算功能
				/pid	带pid控制功能
				/dxxx	客户定制功能*3

*1标准配置为1路（最多配12路，/ao与/f不可同时选用；如选配/ao或/f时，最多配8路）。

*2可同时选配/c2、/c3，使用微型打印机时，必须配/c2。

*3如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。
