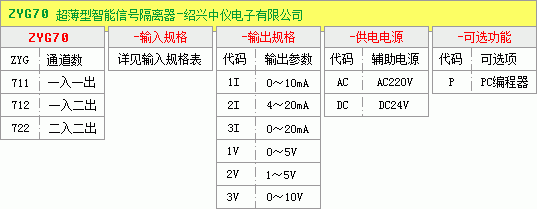

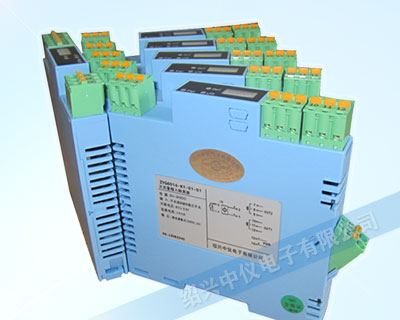

zyg711超薄信号隔离器选型表

选型说明

zyg711一入一出超薄信号隔离器、zyg712一进两出超薄信号隔离器、zyg722二进二出超薄信号隔离器

代码	传感器类型与测量范围	代码	传感器类型与测量范围	代码	传感器类型与测量范围
00	s型热电偶0～1600℃	08	pt100热电阻-199～600℃	16	dc 毫伏信号0～100mv
01	r型热电偶0～1600℃	09	cu50热电阻-50～150℃	17	电阻信号0～400ω
02	b型热电偶200～1800℃	10	dc 0～5v 标准信号	18
03	k型热电偶0～1300℃	11	dc 1～5v 标准信号	19	dc 0～5v 信号开方
04	n型热电偶0～1300℃	12	dc 0～10v 标准信号	20	dc 1～5v 信号开方
05	e型热电偶-200～ 850℃	13	dc 0～10ma 标准信号	21	dc 0～10ma 信号开方
06	j型热电偶0～650℃	14	dc 0～20ma 标准信号	22	dc 4～10ma 信号开方
07	t型热电偶-200～400℃	15	dc 4～20ma 标准信号	23	多种输入(不含12 *)

单通道输入最多可以有两路输出，双通道输入每路只能对应一路输出。

双通道产品输入信号如需不同，请与本公司联系；

含通讯产品仅单输入，并且只有单路输出加通讯接口。

直流电流超薄信号隔离器输入可选zyg711-13(0-10ma)和zyg711-14(0-20ma)和zyg711-15(4-20ma)三种，电流输入电阻：内置输入电阻器250ω。

采用新技术

直流电流超薄信号隔离器为全智能、数字化、可编程信号隔离器；

环境温度、零点、满幅自动补偿；

极高的稳定性，确保准确度多年不变；

电源、输入、输出、双通道间高隔离度；

符合国际电工委员会iec61000相关抗电磁干扰标准。

重要的技术参数

系统传输准确度：±0.2%×f•s（可订制±0.1%）

zyg711超薄信号隔离器工作环境温度：-10~55℃

输入阻抗：电流：＜100ω；电压：＞500kω

电流输出允许外接的负载阻抗：4-20ma：0~300ω；0-10ma：0~600ω；需要更大的负载能力请在订货时说明

电压输出时的内部阻抗：250ω

输入/输出/电源/通讯/双回路之间绝缘强度：直流dc≥2000v.dc，交流ac≥1500v.dc

抗电磁干扰度：符合iec61000-4-4：1995中第三类工业现场对抗电磁干扰的要求

供电电源：直流：dc24v；交流：ac220v

输入功率：0.9～1.8w（与型号有关）

外形尺寸：宽×高×深：12.5×100×115mm

超薄信号隔离器面板指示

pwr：电源指示灯(绿色)；

√ alm：输入信号报警指示灯(红色)；输入信号故障时闪烁；输入信号超量程时长亮。

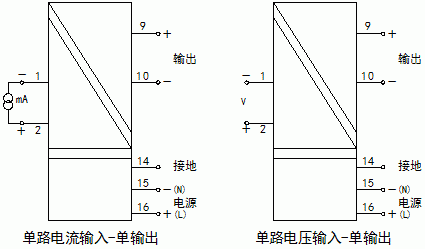

产品接线图

特别注意：

2005年4月前生产的直流电流超薄信号隔离器与本接线方法有所不同，请注意区分。

220v供电产品的电源线接入电源端子l、n之间，l接相线，n接零线。

安装、编程及校准

zyg711超薄信号隔离器采用35mm导轨式安装，安装时请注意卡位稳定、牢固。

请尽可能垂直安装，以利于zyg711超薄信号隔离器内部热量散发。

对本产品编程及校准有三种方式可供选择：

现场手持式中文编程器：它可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能***，操作方便，但价格较高；

简易型编程器：单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，价格经济；

通过计算机usb口对本仪表进行编程，界面友好，操作直观，需要专用适配器及软件支持。 　　　由于本产品采用数字化结构，并采取了环境温度自补偿、零点自动校准等***技术，因此可长年***准确度在规定范围内，不需频繁校准。

输出状态

在用户不特别指明的情况下，无论输入信号出现何种故障状态（开路短路反接超量程），在满量程范围内输出均跟随输入信号变化，但不超出输出上限的12.5%(如4-20ma 输出时,最小输出可为0ma,不超过22ma)。

用户可在订货一进一出直流电流超薄信号隔离器时***或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。

使用环境

安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过iec61000-4-4：1995中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。

关于接地线的说明

如接地线可靠接地，一进一出直流电流超薄信号隔离器可确保本产品符合iec61000-4-4：1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可***符合第二类以下的工业现场环境的应用，这已适用于绝大部分的工业现场。
