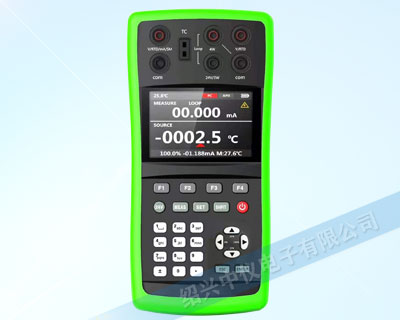

et1625高精度多功能过程校准器是一款高精度、手持式的过程信号测量/输出仪表，能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号；内置hart功能、可完全替代hart手操器。

产品能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计、hart手操器等测量校准仪器。主要应用于工业现场信号校准、故障诊断；也适用于化工、军工及各类研究所、实验室的信号测量与校准。本产品是一款功能强大、符合现场和实验室使用的标准级工业过程检测仪表。

基本功能

●测量/输出:电压、电流、电阻、频率、脉冲、开关量，其中电流输出支持有源、无源；

●以温度形式模拟热电阻、热电偶；

●可模拟二线制变送器；

●电阻测量可选二、三、四线3种方式；

●两个相互隔离的通道，支持同步测量、输出；

●可提供手动阶跃、自动阶跃、自动步进和手动步进功能；

●采用3.5寸tft液晶屏，分辨率480*320；

●可同时显示测量和输出数据，也可单独显示测量或输出数据；

●5000mah锂电池供电；

●具有自动电源关闭功能、时间可设，适合现场使用；

●提供dc24v回路电源，以供现场调试之用；

●热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式，其中外置参考端采用a级pt100铂电阻；

●热电偶种类：r,s,k,e,j,t,n,b,l,u,xk,wre325,wre526；

●热电阻种类：pt100-385，pt100-392，pt100-jis，pt200-385，pt500-385，pt1000-385，cu10，cu50，cu100，nil20，ba1，ba2，pt10；

●hart功能(选配）：可完全替代hart手操器，设置或校准智能变送器量程，强制智能变送器的输出电流在固定数值上（如20ma、12ma、4ma），设置线性或开方功能、可以对变送器的压力传感器进行hart清零等；

技术指标

型号				et1625	et1625h		备注
电压输出	量程	100mv	分辨率	0.1µv			最大负载电流<=2.5ma
			精度	0.008%rd 0.003%fs
		1v	分辨率	1µv
			精度	0.008%rd 0.002%fs
		10v	分辨率	10µv
			精度	0.008%rd 0.002%fs
电流输出（有源和无源）		30ma	分辨率	0.1µa			有源输出最大负载电压20v
			精度	0.008%rd 0.003%fs
频率输出	量程	100hz	分辨率	0.001hz			最大负载电流≤2.5ma
			精度	0.01%fs
		1khz	分辨率	0.01hz
			精度	0.01%fs
		10khz	分辨率	10hz
			精度	0.01%fs
电阻输出	量程	50ω	分辨率	0.1mω			激励电流0.4-4ma
			精度	0.008%rd 30 mω
		500ω	分辨率	1mω			激励电流0.1-2ma
			精度	0.008%rd 30 mω
		5000ω	分辨率	10mω			激励电流0.04-0.4ma
			精度	0.008%rd 100 mω
脉冲输出	量程	10hz(1~100000)	1cyc	±2dig			最大负载电流≤2.5ma
		1khz(1~100000)
		100khz(1~100000)
开关量输出	量程	100hz(1hz~110hz)	分辨率	0.01hz
			精度	±2dig
		1khz(0.1khz~1.1khz)	分辨率	1hz
			精度	±2dig
		10khz(1khz~11khz)	分辨率	0.1khz
			精度	±2dig
		100khz(10khz~110khz)	分辨率	1khz
			精度	±2dig
24输出		24v		±10%fs			回路输出
热电阻输出				详见热电阻表
热电偶输出				详见热电偶表
电压测量	量程	200mv	分辨率	0.1µv
			精度	0.008%rd 0.003%fs
		2v	分辨率	1µv
			精度	0.008%rd 0.002%fs
		20v	分辨率	10µv
			精度	0.008%rd 0.002%fs
		200v	分辨率	0.1mv
			精度	0.008%rd 0.002%fs
电流测量	量程	20ma	分辨率	0.1µa
			精度	0.008%rd 0.003%fs
		200ma	分辨率	1µa
			精度	0.008%rd 0.003%fs
频率测量	量程	100hz	分辨率	0.001hz			最大负载电流≤2.5ma
			精度	0.01%fs
		1khz	分辨率	0.01hz
			精度	0.01%fs
		10khz	分辨率	10hz
			精度	0.01%fs
电阻测量(四线)	量程	50ω	分辨率	0.1mω			激励电流1ma
			精度	0.008%rd 30 mω
		500ω	分辨率	1mω
			精度	0.008%rd 30 mω
		5000ω	分辨率	10mω			激励电流0.1ma
			精度	0.008%rd 100 mω
电阻测量(二三线)	量程	50ω	分辨率	0.1mω
			精度	0.008%rd 30 mω(3线)；0.008%rd 80 mω(2线)
		500ω	分辨率	1mω
			精度	0.008%rd 50 mω(3线)；0.008%rd 80 mω(2线)
		5000ω	分辨率	10mω
			精度	0.008%rd 200 mω
开关量测量				close/open			激励电流1ma
热电阻测量				详见热电阻表
热电偶测量				详见热电偶表
hart						有

热电阻表

分度号	温度范围	分辨率	准确度	备注
pt10	-200-850℃	0.01℃	0.2℃	四线测量
pt100-385	-200-850℃	0.01℃	0.1℃
pt100-392	-200-850℃	0.01℃	0.1℃
pt100-jis	-200-850℃	0.01℃	0.1℃
pt200-385	-200-630℃	0.01℃	0.1℃
pt500-385	-200-630℃	0.01℃	0.2℃
pt1000-385	-200-650℃	0.01℃	0.1℃
cu10	-100-260℃	0.01℃	0.5℃
cu50	-50-150℃	0.01℃	0.2℃
cu100	-50-150℃	0.01℃	0.2℃
ba1	-200-650℃	0.01℃	0.4℃
ba2	-200-650℃	0.01℃	0.25℃
ni20	-80-260℃	0.01℃	0.3℃

热电偶表

分度号	温度范围	分辨率	准确度	备注
k	-200-0℃ 0-1372℃	0.1℃	0.4℃ 0.3℃	不包含冷端补偿精度
r	-50-0℃ 0-1768℃	0.1℃	0.9℃ 0.7℃
s	-50-0℃ 0-1768℃	0.1℃	0.9℃ 0.6℃
e	-50-0℃ 0-1000℃	0.1℃	0.5℃ 0.4℃
j	-200-0℃ 0-1200℃	0.1℃	0.3℃ 0.2℃
t	-100-0℃ 0-400℃	0.1℃	0.6℃ 0.3℃
l	-200-900℃	0.1℃	0.2℃
n	-200-0℃ 0-1300℃	0.1℃	0.7℃ 0.5℃
b	600-1820℃	0.1℃	0.7℃
u	-200-0℃ 0-400℃	0.1℃	0.6℃ 0.4℃
xk	-200-800℃	0.1℃	0.5℃
wre325	0-1500℃	0.1℃	0.6℃
wre526	0-1500℃	0.1℃	0.6℃

注：内置冷端补偿精度0.5℃

-100～0℃	±0.5℃
0～400℃	±0.2℃

注：参考端温度为0℃；内部测温探头误差：±0.2℃，遵循its-90国际温标。
